ネットリスト照合

ネットリスト照合方法

回路図変更前と変更後や、元回路図とPCB設計からの逆ネットリスト照合ができます。
比較オプションを多く用意しているため、ご希望の照合結果が確認できます。

STEP

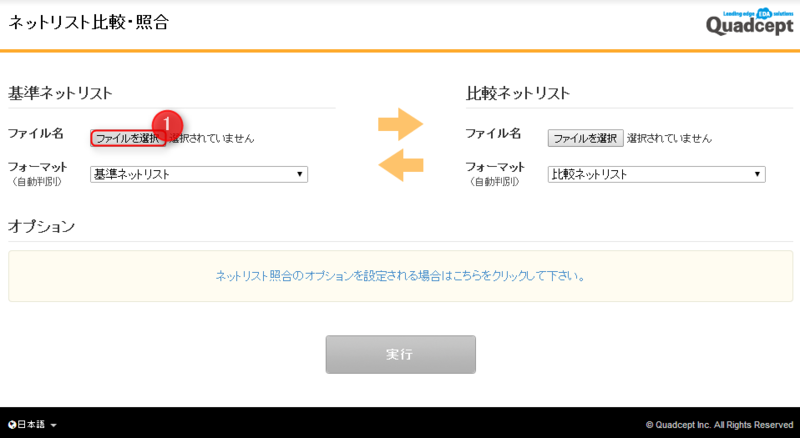

基準のネットリストを読み込む

「ファイルを選択」ボタンから基準のネットリストを読み込みます。

注意

ブラウザの種類によってボタンの表示が異なることがあります。

STEP

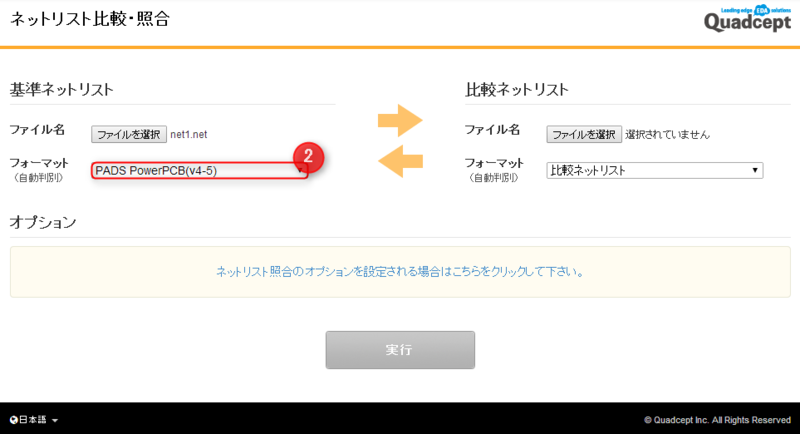

基準ネットリストのフォーマットを確認する

フォーマットが自動選択されます。フォーマットをプルダウンメニューから選択することもできます。

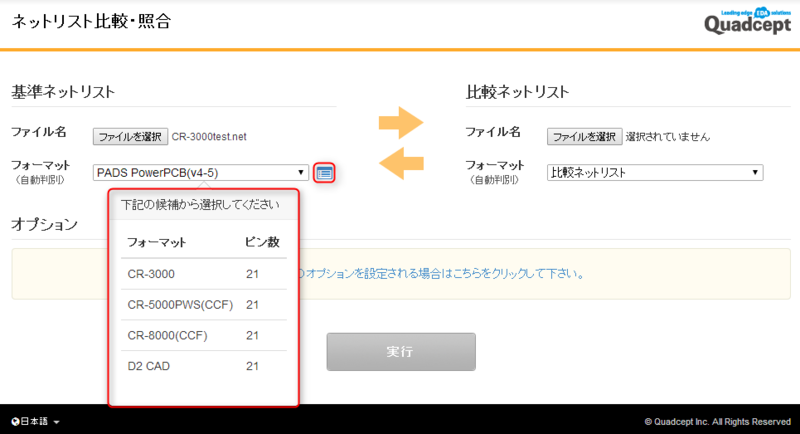

※ 複数のフォーマットで読み込みが可能な場合は候補が表示されます。候補が消えてしまった場合は、プルダウンメニュー横のアイコンから再表示できます。

STEP

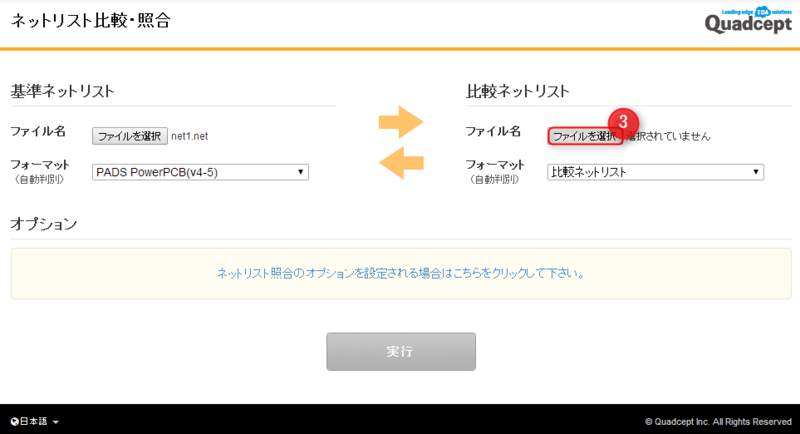

比較するネットリストを読み込む

「ファイルを選択」ボタンから比較するネットリストを読み込みます。

注意

ブラウザの種類によってボタンの表示が異なることがあります。

STEP

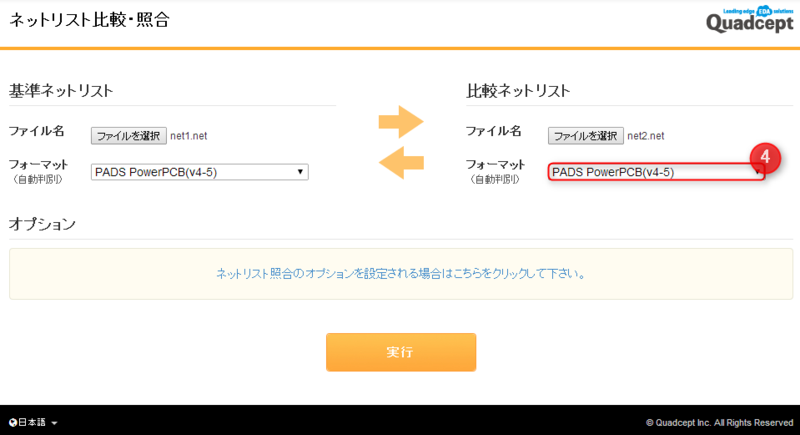

比較ネットリストのフォーマットを確認する

フォーマットが自動選択されます。フォーマットをプルダウンメニューから選択することもできます。

STEP

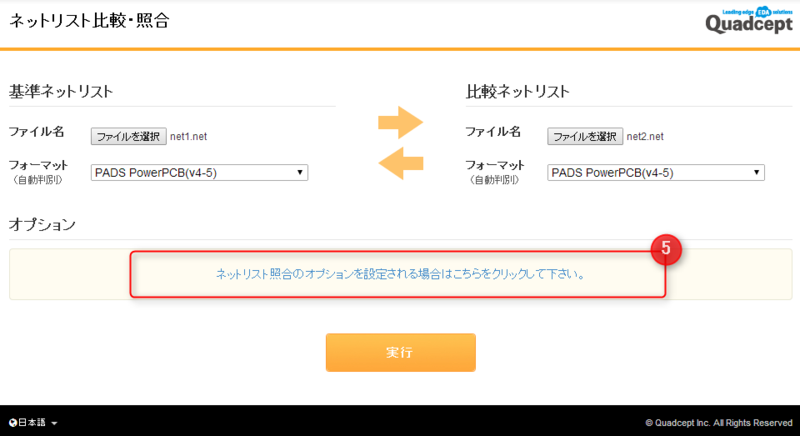

照合オプションを開く

オプションを設定する場合は、「ネットリスト照合のオプションを設定される場合はこちらをクリックして下さい。」をクリックしてオプションを開きます。

STEP

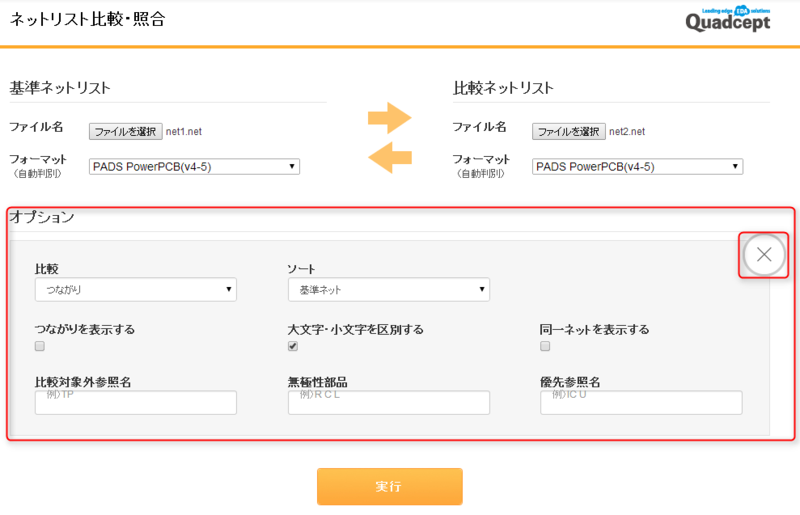

照合オプションを設定する

オプションを入力します。オプション画面を閉じるには、右上の閉じるアイコンをクリックします。

オプションの詳細は比較・照合オプションの詳細をご覧ください。

STEP

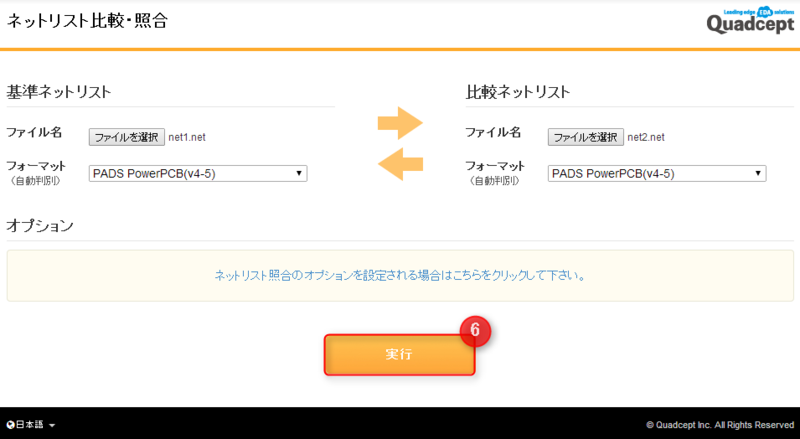

「実行」をクリック

「実行」ボタンをクリックします。

STEP

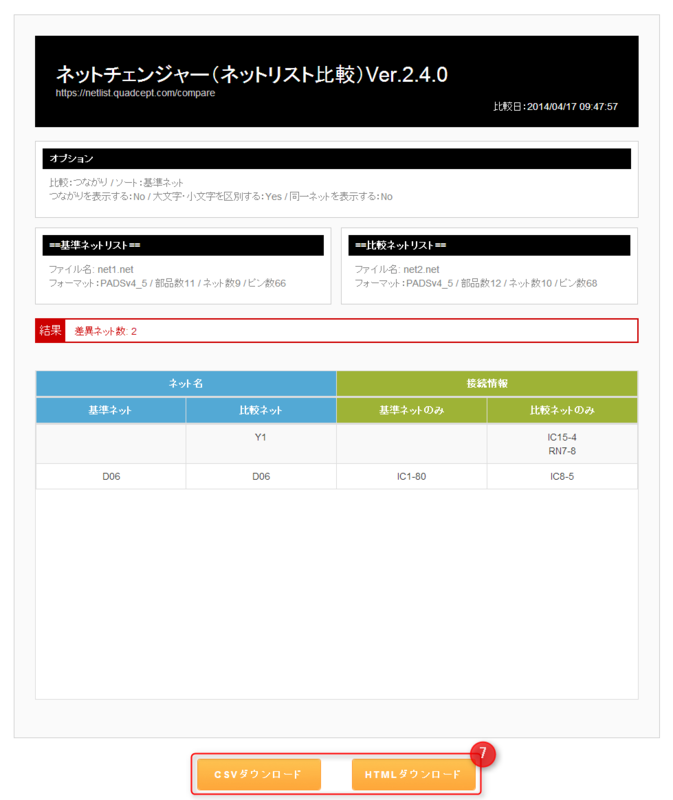

照合結果を確認し、必要に応じてダウンロードする

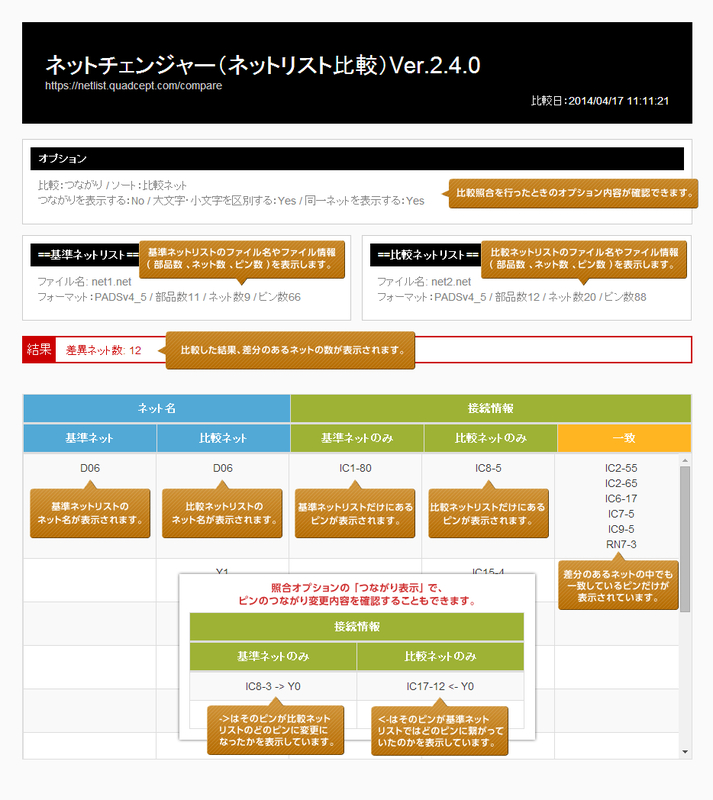

比較・照合が行われ、オプション欄に設定内容が表示されます。

「==基準ネットリスト==」には基準ネットとして読み込んだネットリストの情報が、「==比較ネットリスト==」には比較ネットリストとして読み込んだネットリストの情報が表示されます。

比較・照合の結果は結果欄に表示され、詳細な内容が一覧で表示されます。

CSVファイルを保存する場合は「CSVダウンロード」ボタンを、HTMLファイルとして保存する場合は「HTMLダウンロード」ボタンをクリックします。

STEP

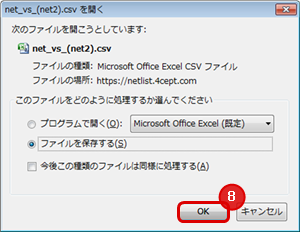

ファイルをダウンロードする

ダウンロード画面が表示され、ファイルをダウンロードできます。

注意

ダウンロード画面はブラウザの種類やバージョンによって異なります。

比較・照合オプションの詳細

スクロールできます

比較	ネットリスト照合を行う基準を選択できます。「つながり」の場合、ネット名が変更になった場合でも、ピンとピンのつながりを基準として照合を行います。「ネット名」の場合、ネット名を基準に照合を行います。ネット名が一致する場合はこちらを選択してください。選択候補：「つながり」「ネット」
ソート	比較結果をソートする基準を選択できます。選択候補：「基準ネット」「比較ネット」「基準ネットのみ」「比較ネットのみ」「一致」
つながりを表示する	照合時、差分として検出されたピンの、以前のつながりや現在のつながりを表示します。 CN1.6<-VCCの場合、CN1の6番ピンが以前はVCCに接続されていたことを示しています。 CN1.6->VCCの場合、CN1の6番ピンがVCCへの接続に変更されたことを示しています。
大文字・小文字を区別する	Referenceやネット名に対して大文字や小文字を区別して照合できます。
同一ネットを表示する	照合時に差分のあるネットの、一致しているピン情報についても表示します。
比較対象外参照名	テストポイントなどの参照名を比較対象から除外できます。比較対象から除外したい参照名を半角スペース区切りで指定してください。参照名を指定 → 完全一致（数値部分を含む参照名を対象とする）例：TP1 JP10 参照名とワイルドカード（）を指定 → 前方一致（指定文字から始まるすべての参照名を対象とする）例：TP JP*
無極性部品	抵抗、コンデンサ、コイルなどの極性のない部品の参照名を指定すると、1番ピンと2番ピンが逆に接続している場合でも同一の接続と判断します。参照名を半角スペース区切りで指定してください。参照名を指定 → 完全一致（数値部分を含む参照名を対象とする）例：C1 L10 参照名とワイルドカード（）を指定 → 前方一致（指定文字から始まるすべての参照名を対象とする）例：R RA* C*
