ネットリスト変換

ネットリスト変換方法

お持ちの電子CADのネットリストを他社のCADフォーマットのネットリストに変換ができます。

STEP

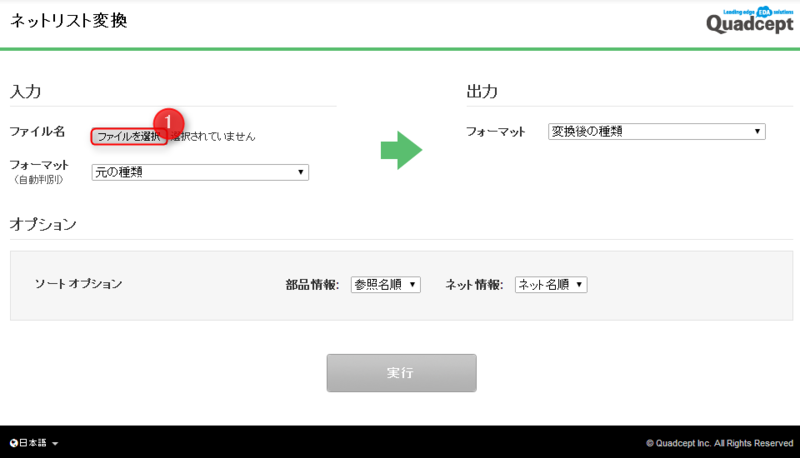

「ファイルを選択」ボタンから変換元のネットリストを読み込みます。

注意

ブラウザの種類によってボタンの表示が異なることがあります。

STEP

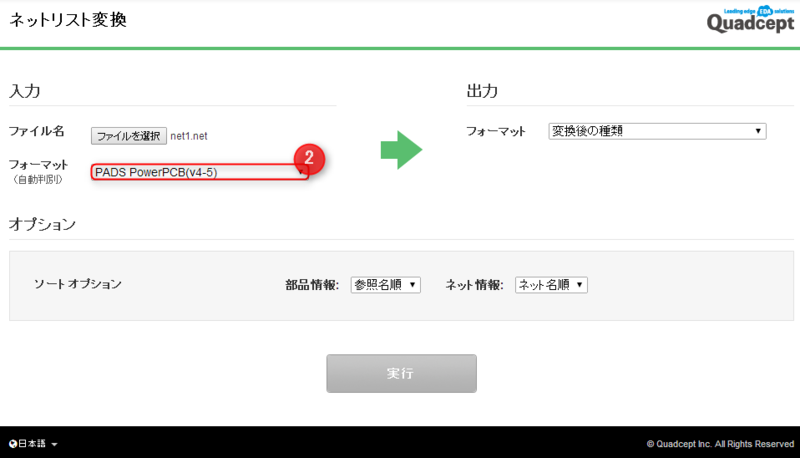

フォーマットが自動選択されます。フォーマットをプルダウンメニューから選択することもできます。

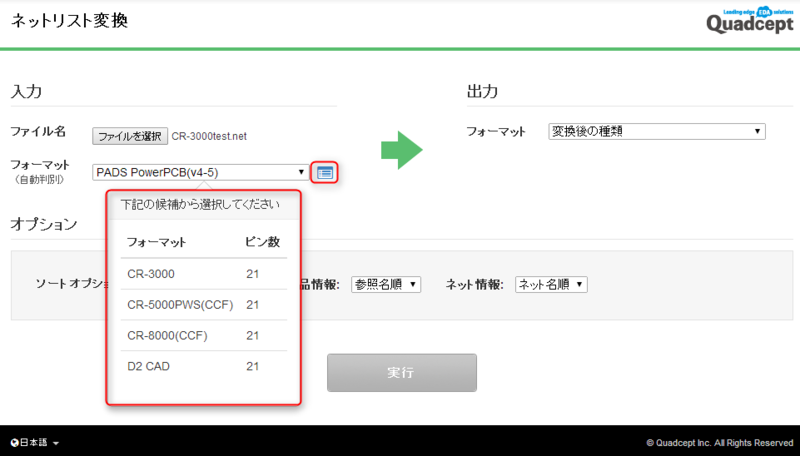

※ 複数のフォーマットで読み込みが可能な場合は候補が表示されます。候補が消えてしまった場合は、プルダウンメニュー横のアイコンから再表示させることができます。

STEP

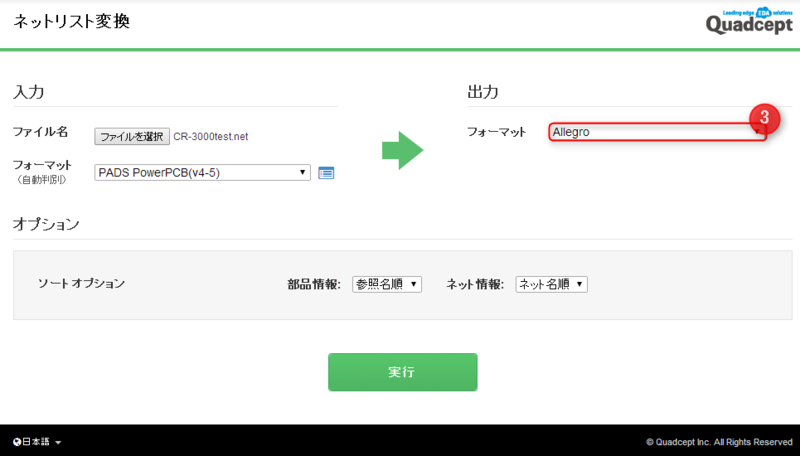

変換後のフォーマットを設定します。

STEP

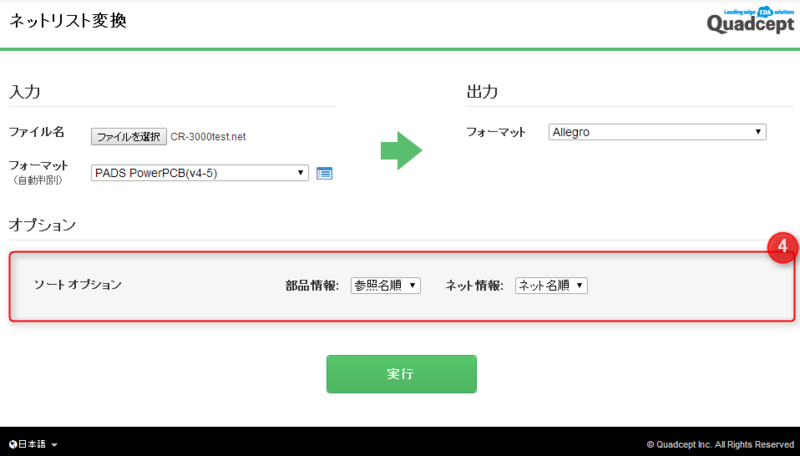

オプションの指定を行います。

STEP

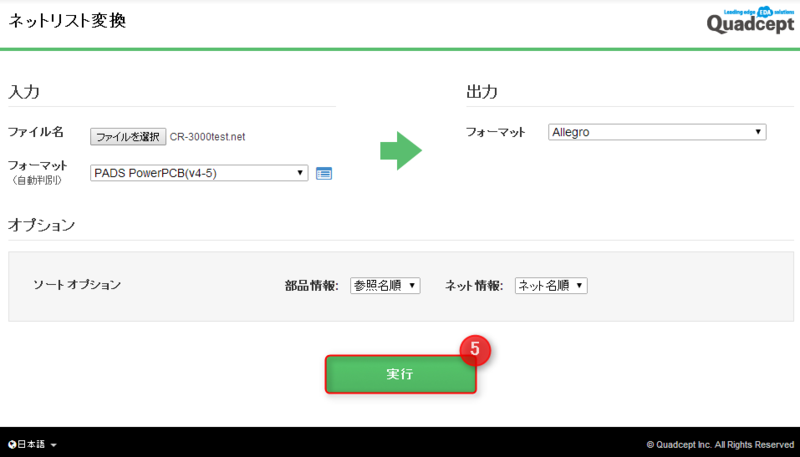

「実行」ボタンをクリックします。

STEP

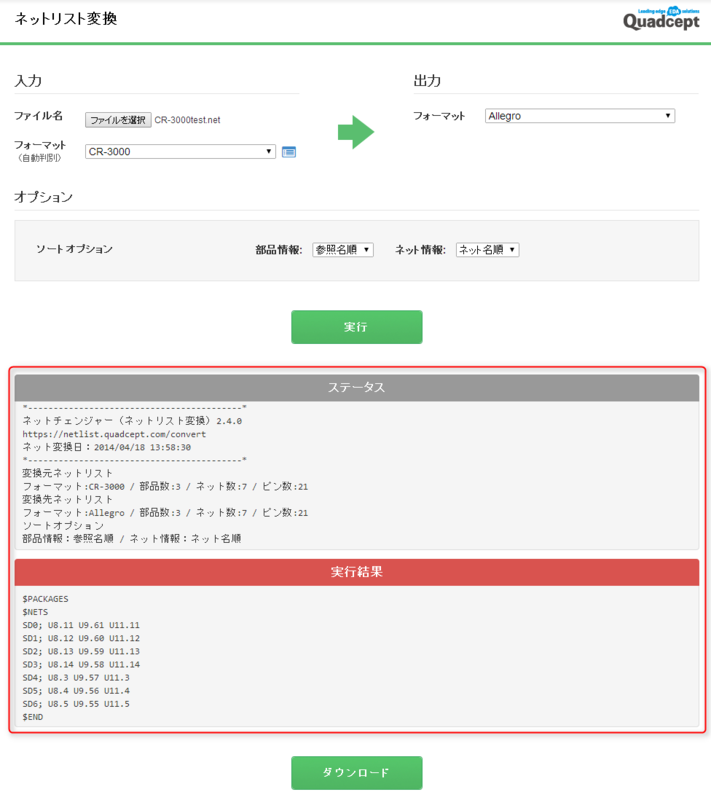

変換が行われます。ステータスに実行時のネットリスト情報や、オプション内容が表示されます。

STEP

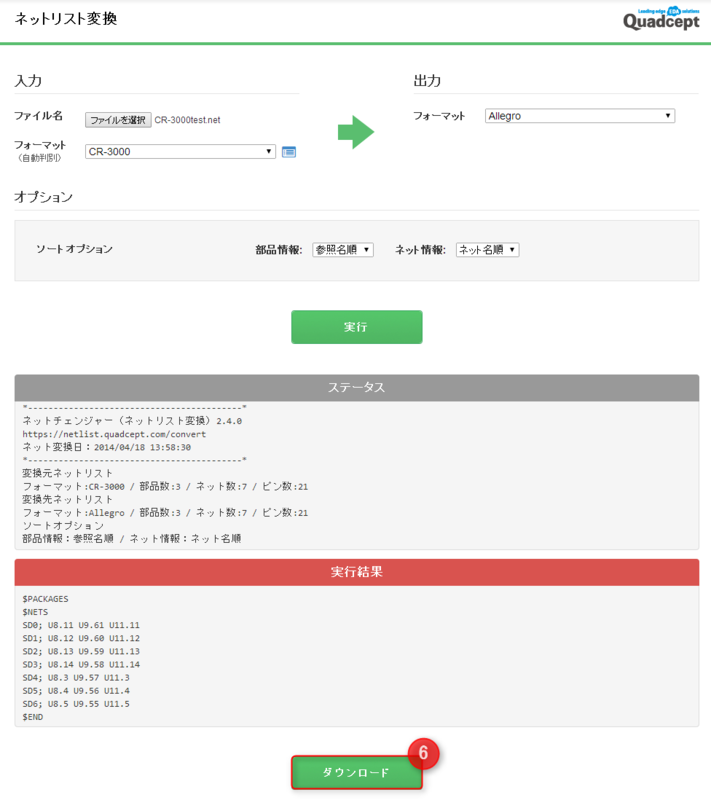

ダウンロード保存したい場合は「ダウンロード」ボタンをクリックします。

STEP

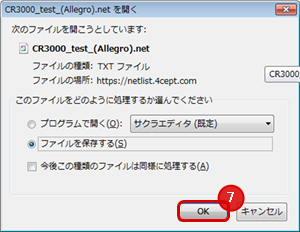

ダウンロード画面が表示され、ダウンロードを行うことができます。

注意

ダウンロード画面はブラウザの種類やバージョンによって異なります。

スクロールできます

部品情報	変換後、部品情報部分のソートする基準を選択できます。「部品名順」「参照名順」「ソートなし」
ネット情報	変換後、ネット情報部分のソートする基準を選択できます。「ネット名順」「ソートなし」
つながり情報	変換後、つながり情報部分のソートする基準を選択できます。「参照名-ピン番号順」「ソートなし」
部品情報を無視する	ネットリスト内の部品情報を使用せず変換を行うことが可能です。変換後のネットリストには部品情報は出力されません。
