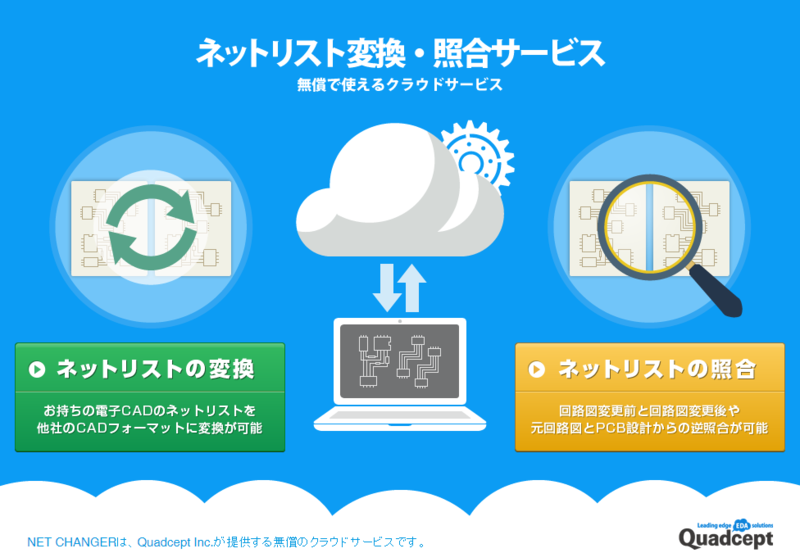

NET CHANGERは無償でネットリストの変換や比較・照合が行えるサービスです。
※NET CHANGERを利用するには無料のアカウント登録が必要です。
スクロールできます
補足
QuadceptではPCBシートから【ネット出力】と【逆ネット出力】が可能となっております。
【ネット出力】はPCBシートの接続情報として、「配線」を元にしたものではなく、「ネット接続（ラッツ）」を元に接続情報として、ネットリストを出力しております。
Quadceptでの動作として、PCBシートでも【ネット追加】や【ネット削除】ができますので回路図設計から読み込んだネットリストの内容をPCB設計で変更ができますので、回路図同士・PCB同士の新旧差分比較以外にも、PCB設計において元の回路図設計から接続情報（ネットリスト）が変更されていないかを確認する目的でも「ネットリスト照合」をご活用いただけます。
【逆ネット出力】はPCBシートの接続情報として、「ネット情報（ラッツ）」ではなく、「配線」「ベタ」などElectricの作図状態を元として、ネットリストを出力しております。
回路図の接続状態とPCBの作図による接続状態で差分がないかの比較として「ネットリスト照合」も可能となっております。
※大前提として、Quadcpetでは接続情報（ネットリスト）に則ってPCBの配線作業が行われますので「配線が間違っている」という状況は【DRC】にて『クリアランス違反』としてチェックされます。
目次
マニュアル記号の説明
スクロールできます
| PartName | 部品名を示しています。 |
|---|---|
| Reference | 参照名、Referenceを示しています。 |
| Value | Value、定格・定数など、部品のパラメータを示しています。 |
| NetName | ネット名を示しています。 |
| PinNumber | ピン番号を示しています。 |
| Space | 半角スペース文字を示しています。 |
| Void | フォーマットとして必要ですが、NET CHANGERでは処理しない項目です。 |
各種フォーマットはこちらから確認ください。
注意
容量が大きいネットリストデータ（1MB以上）は処理できないことがあります。
