カテゴリ設定

カテゴリ設定のメニューページについて説明させていただきます。

カテゴリ設定

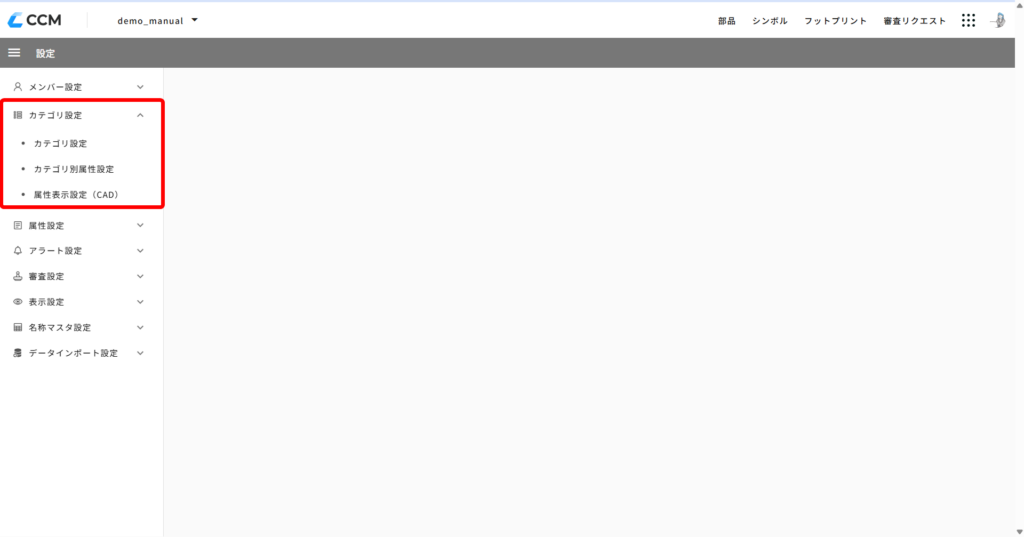

カテゴリ設定メニューでは、部品を分類分けするカテゴリを追加/編集/削除することができます。

カテゴリ設定とは

部品を分類分けするカテゴリを作成することができます。
カテゴリ設定をすると、部品一覧画面でフィルタ検索をすることが可能になります。
そして、新しい部品を作成する際に、予めカテゴリを設定しておく事が可能になり、リファレンスの接頭辞が自動で設定されます。

カテゴリ設定の追加方法

STEP

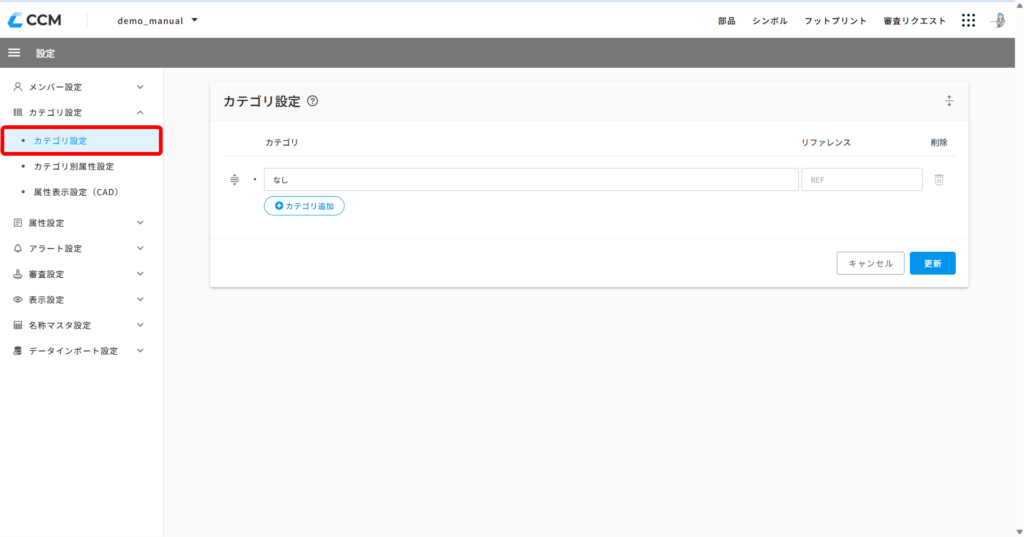

カテゴリ設定画面を開く

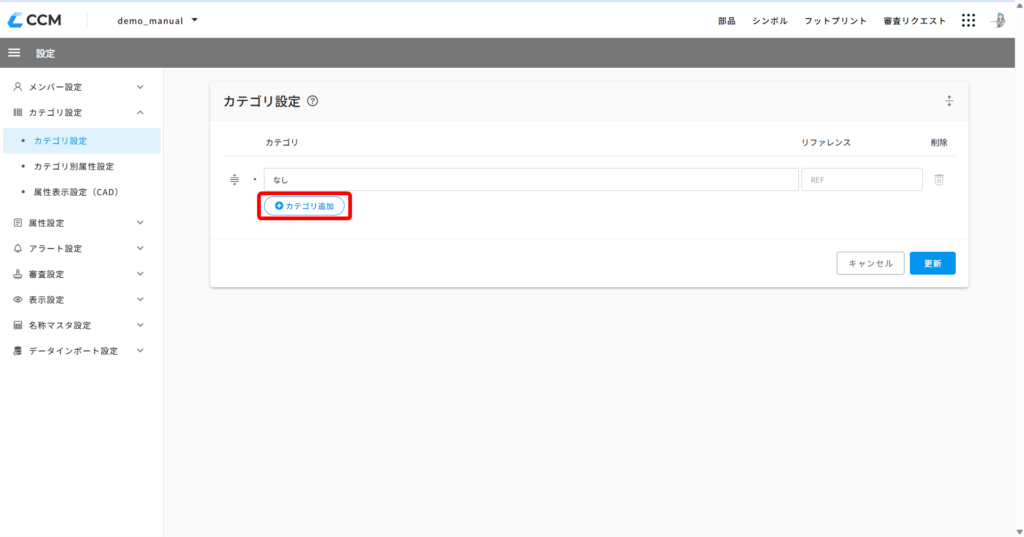

カテゴリ設定画面を開き、【+カテゴリ追加】クリックします。

STEP

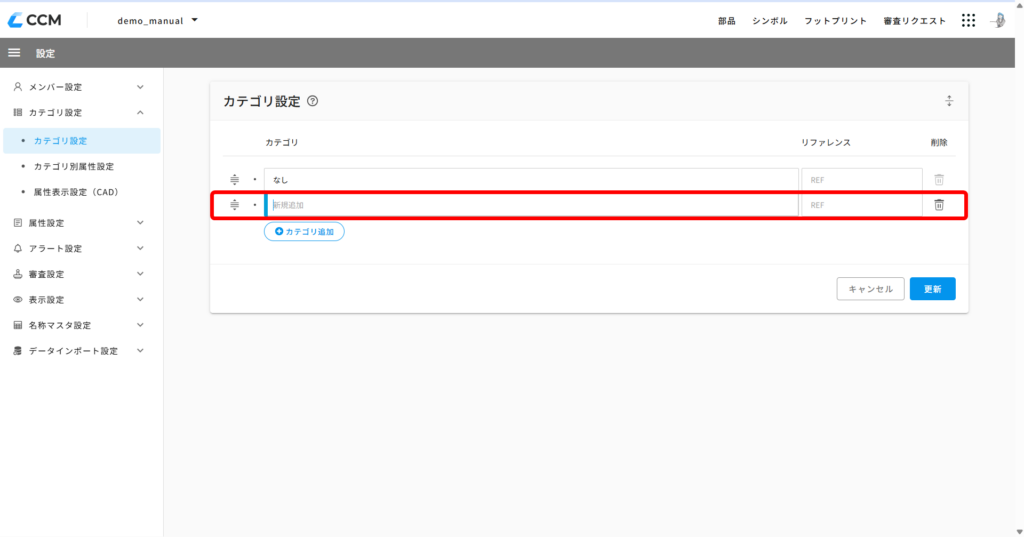

カテゴリの名前を入力

カテゴリの名前やリファレンスを入力します。

カテゴリ設定画面の各項目説明

項目	名称	説明
	並び替えハンドル	ドラッグでカテゴリの上下を変更します。
▶	展開アイコン	クリックするとサブカテゴリを追加できます。
新規追加	カテゴリ	カテゴリの名前を入力します。
REF	リファレンス	リファレンスを入力します。
	ゴミ箱	カテゴリを削除します。

STEP

更新

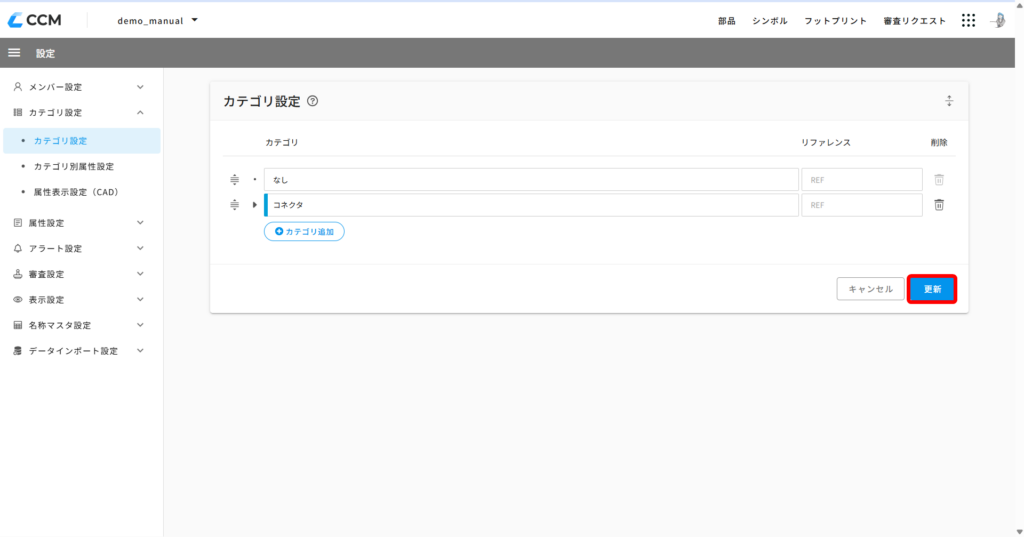

入力が完了しましたら、【更新】をクリックして内容を保存します。

STEP

保存完了

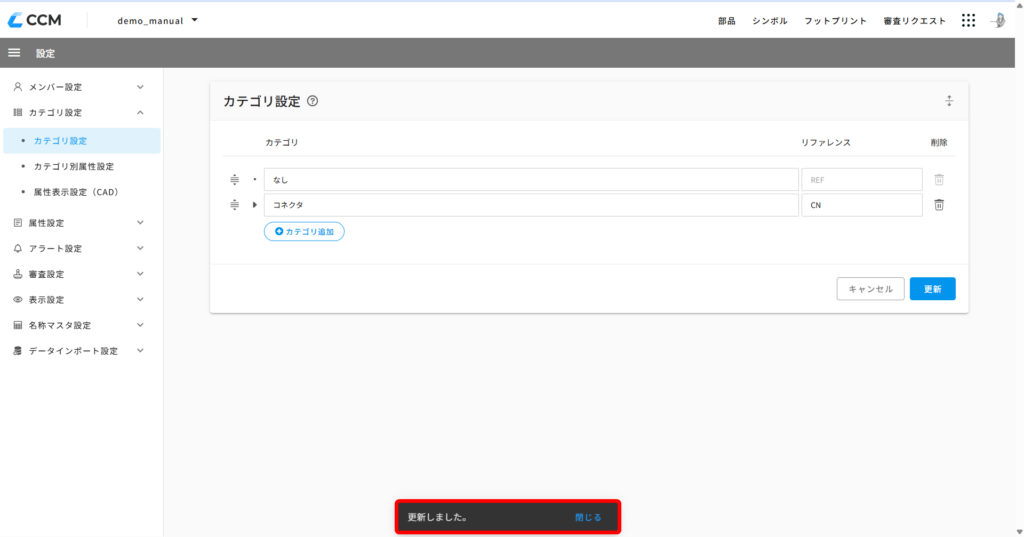

ページ下部にメッセージが出てきますので、これで保存が完了します。

カテゴリ名は重複して登録することができません。

カテゴリ別属性設定

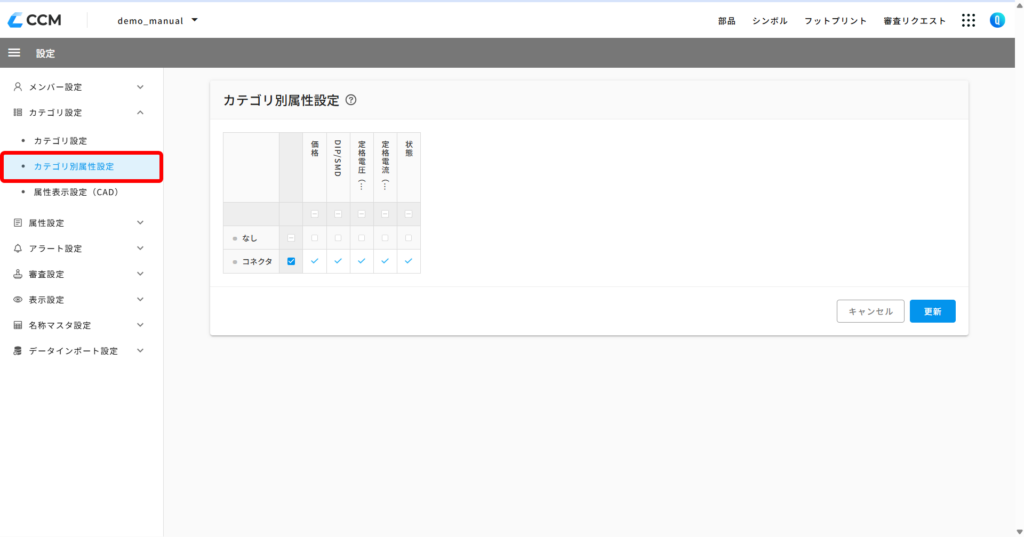

列に属性、行にカテゴリが並ぶマトリックス表です。
CADで新規部品を作成する際、CCMカテゴリを選択した場合に自動的に付与される属性を設定します。

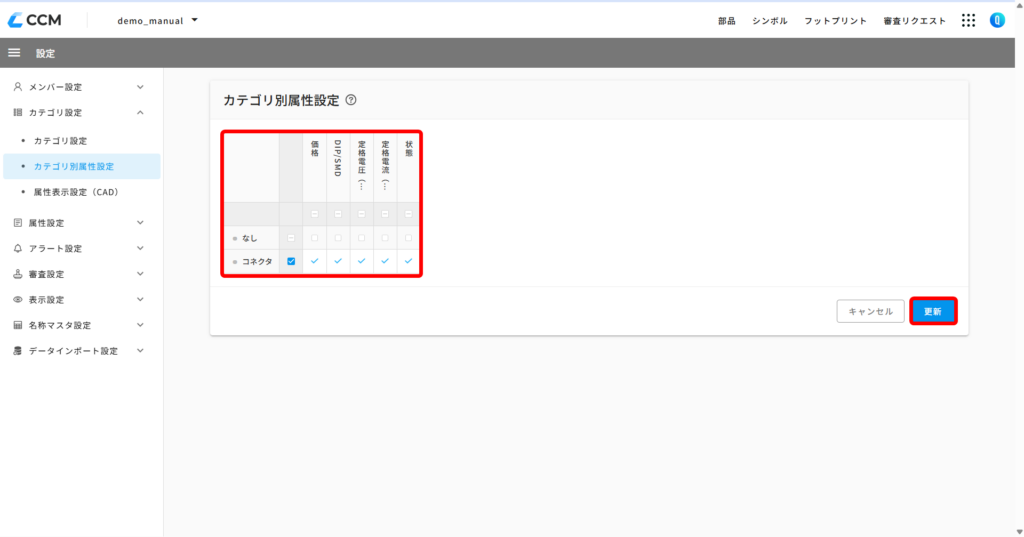

カテゴリ属性の設定方法

カテゴリごとに使用する属性の設定が完了しましたら、【更新】をクリックします。
これで設定が完了です。

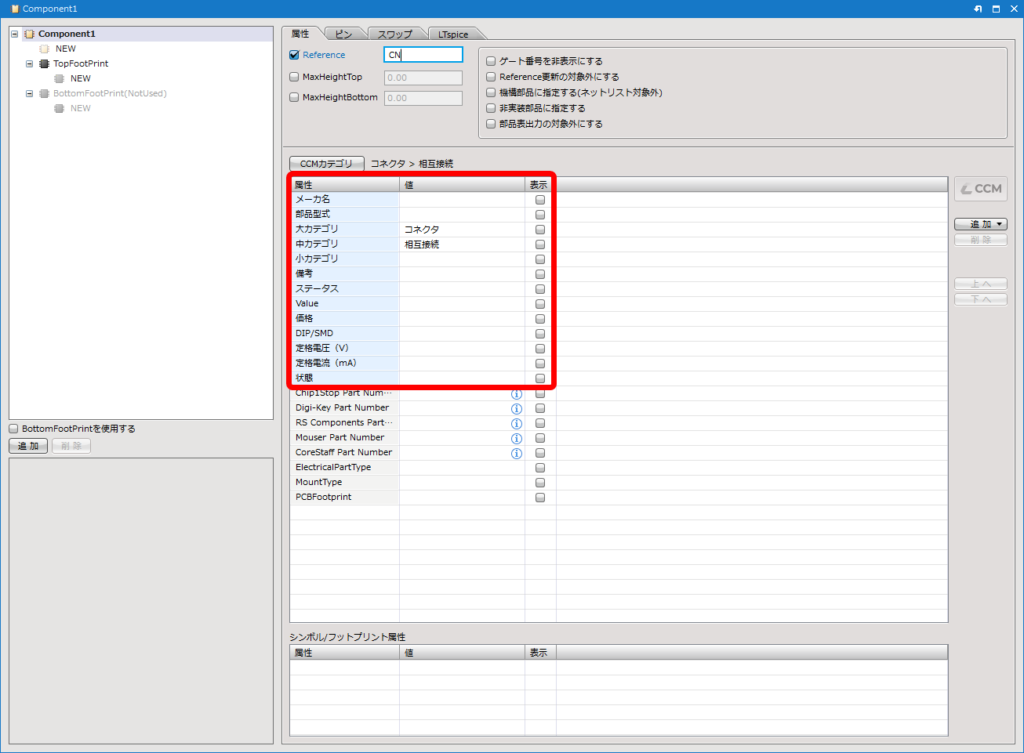

CADで新規部品を作成した際にカテゴリを選択すると、カテゴリに応じた属性が自動的に入力されます。

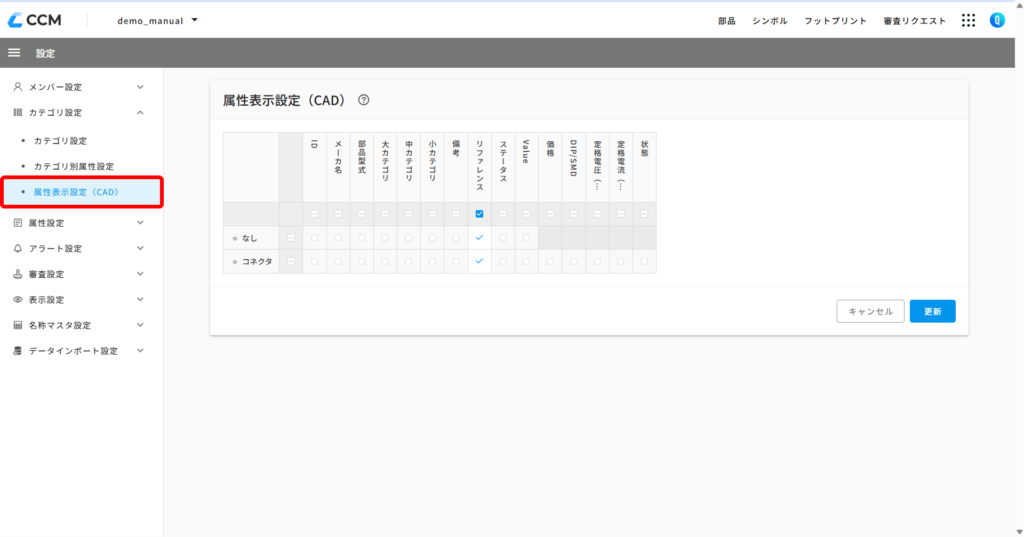

属性表示設定

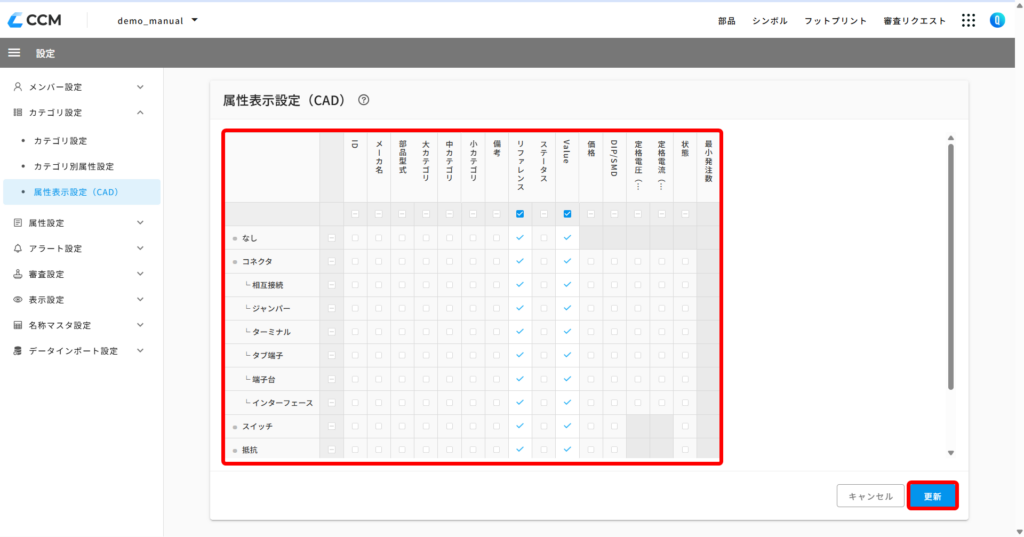

列に属性、行にカテゴリが並ぶマトリックス表です。
CADで新規部品を作成する際、CCMカテゴリを選択した場合に自動的に表示にもチェックが入ります。

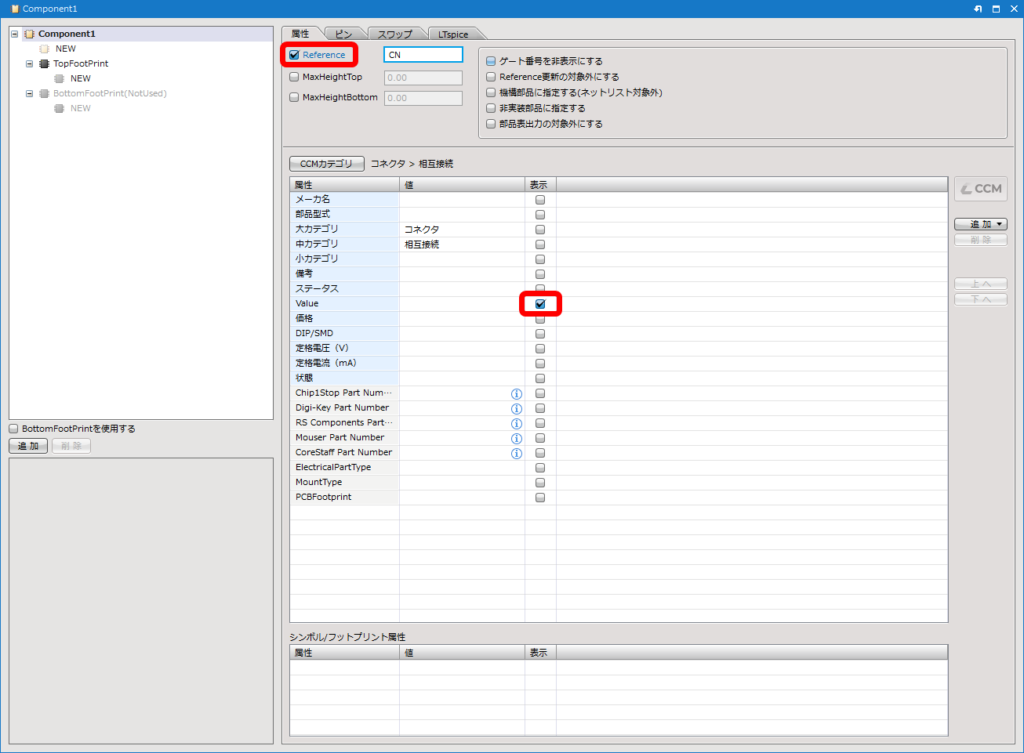

このチェックを入れると部品を配置したときに、属性値が自動的にCAD画面にも表示されます。
既に作成済みの部品も、設計画面に配置した時、この設定の属性表示で配置されます。
