入力設定

入力設定

Quadcept DesignConverterの入力設定についてご紹介します。

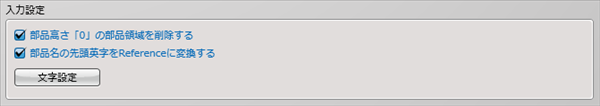

フットプリントコンバート

部品高さ「０」の部品領域を削除する	コンバート時に、部品に部品高さ「０」の領域が自動生成されるのを削除します。 ※Quadceptでは別途、部品領域が自動生成されるため、チェックONにして削除することを推奨しています。
部品名の先頭英字をReferenceに変換する	フットプリントのコンバート時に部品名の先頭文字をReferenceに変換します。 チェックが入っている場合、1番目の「 _ 」までをRefにします。 ※「 _ 」が存在しない場合：最初の英語のみrefにします（数字や記号までの英語という意味です） 「 _ 」が存在しても、英語のみrefにします。（数字や記号までの英語という意味です） ※チェックが入っていない場合は、デフォルトのReference値が設定されます。
文字設定	別ウィンドウが開き、変換する文字の文字設定を行うことができます。詳しくは文字設定についてをご参照ください。

文字設定について

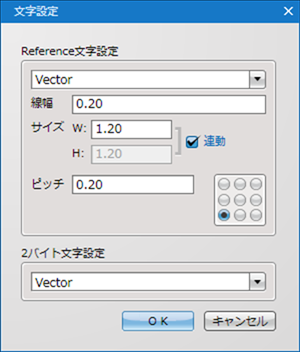

文字設定画面

Reference文字設定	変換するReference文字の文字設定(「フォント」「線幅」「サイズ」「ピッチ」「原点位置」)を行うことが可能です。
2バイト文字設定	コンバートデータに2バイト文字がある場合のフォントを指定することができます。 ※変換アスキーデータの先頭行に下記の一行が存在する場合に動作します。 (Japanese_coding: sjis)

PCBコンバート

部品高さ「０」の部品領域を削除する	コンバート時に、部品に部品高さ「０」の領域が自動生成されるのを削除します。 ※Quadceptでは別途、部品領域が自動生成されるため、チェックONにして削除することを推奨しています。
フットプリントを部品としてコンバートする	フットプリントとしてコンバートするか、部品としてコンバートするかを選択できます。 チェックを入れると部品としてコンバートします。
2バイト文字のフォント	2バイト文字のフォントを設定します。
