プロジェクトデータ(.qproj)のアップロード・保存

CPMにプロジェクトデータをアップロードする方法をご説明します。

注意

CPMにプロジェクトデータをアップロードするには事前にワークスペース設定が必要です。

設定方法は詳細をご確認ください。

STEP

Quadcept Forceのワークスペース設定の編集に進む

STEP

「CAD連携を利用する」をONにする

プロジェクトデータ(.qproj)のアップロード・保存

STEP

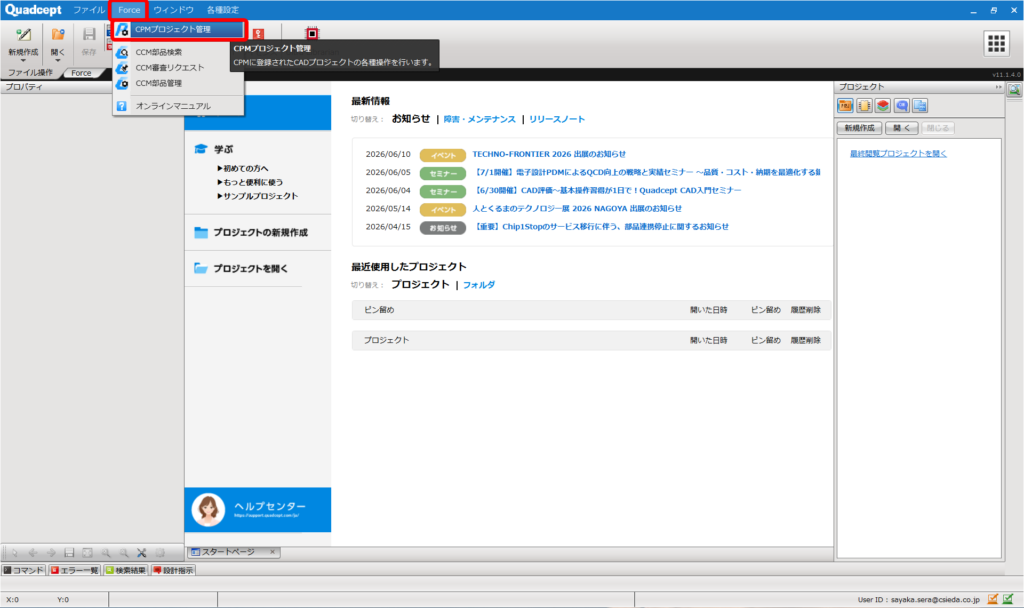

CPMプロジェクト管理に進む

STEP

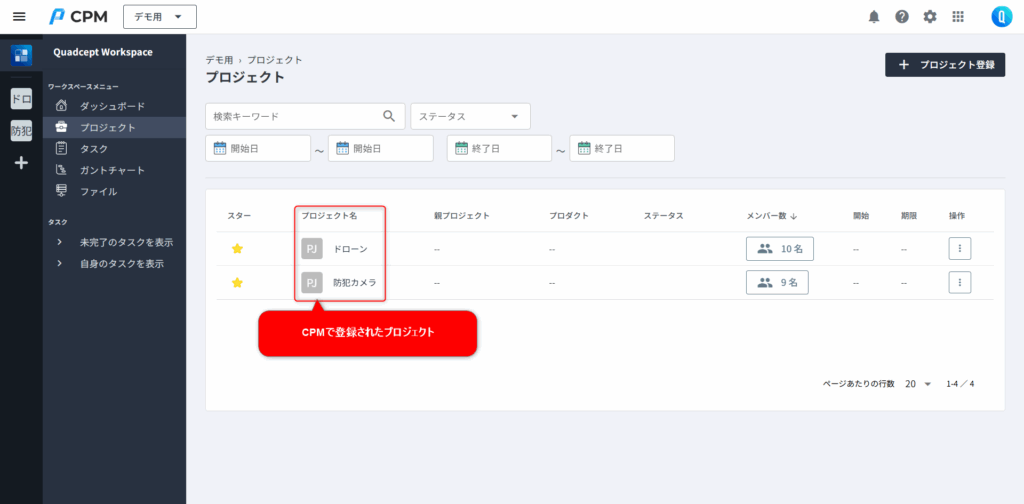

CPMのプロジェクトデータが一覧にでます

STEP

プロジェクトデータ(.qpro)をアップロードする

プロジェクトを指定して設計データをアップロードします。

アップロード時のアクションについて

• アクション
• 差分比較

• 新規追加：プロジェクトを新しくアップロード・保存します
• 上書き　：既存のプロジェクトを上書き保存します

• 変更する　：差分を変更する
• 変更しない：差分を変更しない

プロジェクトデータ(.qproj)のダウンロード

STEP

CPMプロジェクト管理に進む

STEP

CPMのプロジェクトデータが一覧にでます

STEP

プロジェクトデータ(.qproj)をダウンロードする

プロジェクトを指定して設計データをダウンロードします。
